一、高溫玻璃板液位計概述
高溫玻璃板液位計采用高溫耐熱玻璃板及優質耐熱材料制造。它適用于石油、化工和醫藥等工業高溫容器內介質的液位指示。

二、高溫玻璃板液位計主要技術參數
1、測量范圍(L):500、800、1100、1400、1700mm
2、工作溫度：≤450℃
3、工作壓力：≤4.0MPa
4、鋼球自封壓力：≥0.3MPa
5、連接法蘭：HG20592-97、DN20凸面法蘭
6、伴熱蒸汽壓力：≤ 1.0MPa
7、伴熱夾套接頭：G3/8”(外)
8、沖洗、排污口：M12×1.5、ZG1/2”
9、接液材質：Q235-A碳鋼、1Cr18Ni9Ti不銹鋼。

三、高溫玻璃板液位計結構原理
高溫玻璃板液位計上下法蘭與高溫容器上對應的的法蘭連接組成連通器，從而通過玻璃可觀察到容器內液位的實際高度。上、下閥門內裝有自封鋼球，以防止因意外造成玻璃板損壞，起自動密封作用。

四、高溫玻璃板液位計使用須知
高溫玻璃板液位計的工作溫度與工作壓力成反比，最大工作溫度與最高工作壓力不能同時使用，見溫度與壓力曲線圖。

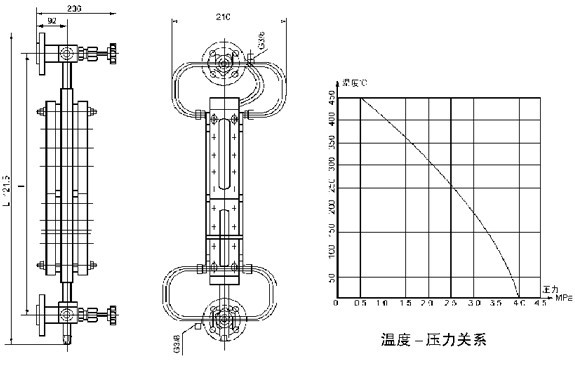

五、高溫玻璃板液位計外形尺寸
